Eine hydraulische Weiche ist kein Schmuckstück im Heizungskeller, sondern ein Bauteil, das über Ruhe, Effizienz und Regelbarkeit der gesamten Anlage entscheidet. Wer ein sauberes Schema verstehen will, muss vor allem zwei Dinge sehen: Wie sich Vor- und Rücklauf zwischen Erzeuger und Heizkreisen verhalten und wo die Anlage bei unterschiedlichen Volumenströmen aus dem Tritt gerät. Genau darum geht es hier mit Blick auf Aufbau, Auslegung, typische Fehler und die Frage, wann ich auf die Weiche verzichten würde.
Das sollte man zur hydraulischen Entkopplung sofort wissen
- Die hydraulische Weiche entkoppelt Erzeuger- und Verbraucherkreis, damit Pumpen sich nicht gegenseitig beeinflussen.
- Sie ist vor allem dann sinnvoll, wenn Primär- und Sekundärseite unterschiedliche Volumenströme oder Druckverhältnisse haben.
- Die Auslegung richtet sich nach dem größeren Volumenstrom, nicht nach einer pauschalen Faustregel.
- Sie ersetzt keinen hydraulischen Abgleich. Ohne saubere Einstellung bleibt das System oft trotzdem unruhig.
- Bei Wärmepumpen und Brennwertgeräten kann die Einbindung mehr Einfluss auf die Effizienz haben als das Bauteil selbst.
So arbeitet die hydraulische Weiche im Heizsystem

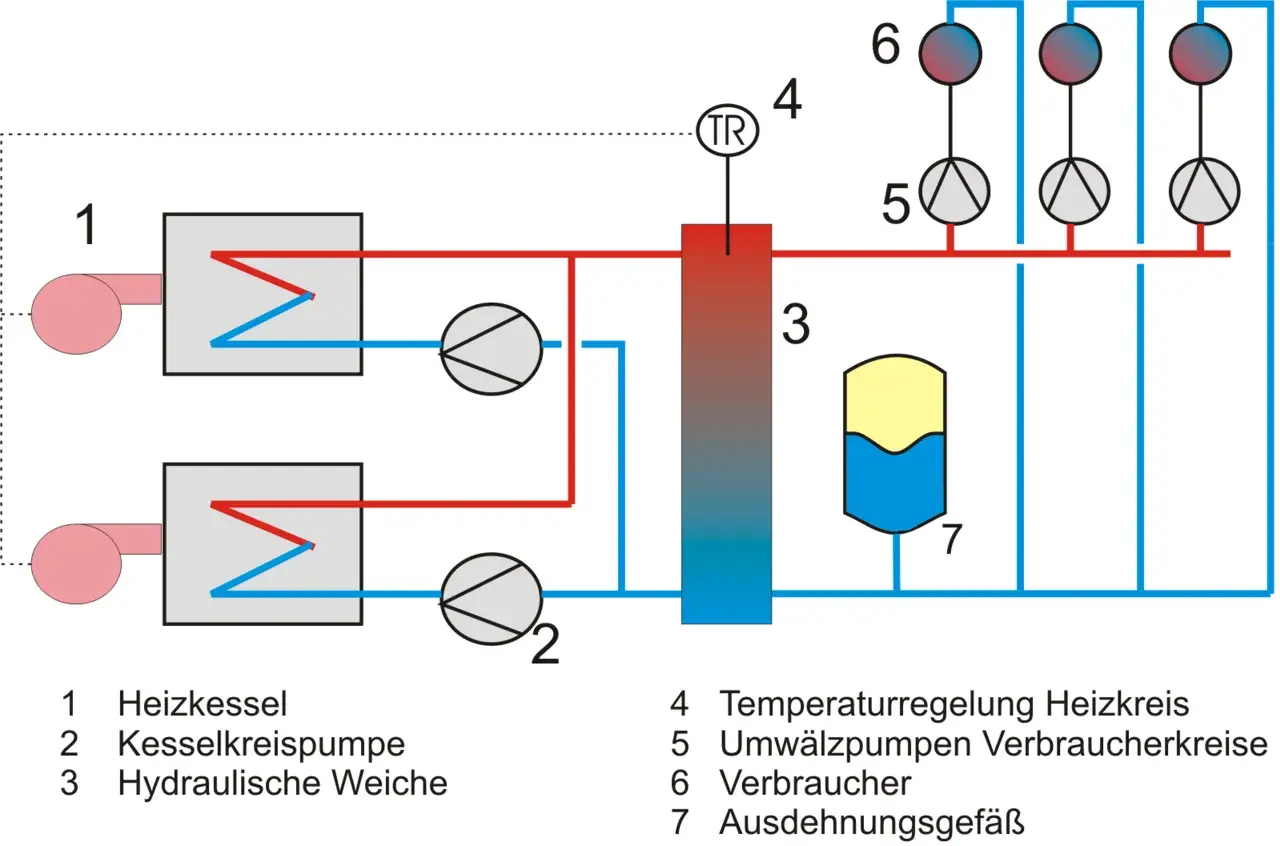

Ich lese ein solches Schema immer von der Wärmeerzeugerseite aus: Der Primärkreis bringt die Wärme in die Weiche, der Sekundärkreis verteilt sie an Heizkörper, Fußbodenheizung oder gemischte Kreise. Die Weiche selbst ist ein Bereich mit sehr geringem Druckverlust, also ein Ort, an dem sich die Kreise hydraulisch kaum noch gegenseitig drücken. Genau das ist der Sinn der Sache.
In der Praxis entstehen drei typische Betriebszustände. Sie erklären sehr gut, warum das Bauteil funktioniert, aber eben auch, warum es bei falscher Auslegung Probleme macht.
| Betriebssituation | Was in der Weiche passiert | Praktische Folge |
|---|---|---|
| Primär- und Sekundärkreis fördern gleich viel | Kaum Durchmischung, Vorlauf und Rücklauf bleiben sauber getrennt | Stabile Temperaturen und ein ruhiger Betrieb |
| Primärkreis fördert mehr | Ein Teil des heißen Vorlaufs umgeht die Verbraucher und läuft intern zurück | Der Erzeuger kann weiterlaufen, auch wenn die Abnahme geringer ist |
| Sekundärkreis fördert mehr | Kälteres Rücklaufwasser wird in den Vorlauf beigemischt | Die Vorlauftemperatur sinkt, die Regelung muss sauber nachführen |
Genau an dieser Stelle wird klar, warum das Schema einer hydraulischen Weiche nie nur ein Rohrstück ist. Es entscheidet darüber, ob eine Anlage sauber arbeitet oder ob sich Pumpen und Temperaturregelung gegenseitig stören. Und damit sind wir direkt bei den Bauteilen, die in der Skizze wirklich zählen.
Welche Bauteile im Schema wirklich wichtig sind
Wenn ich eine Heizungszeichnung prüfe, schaue ich nicht zuerst auf den Namen des Produkts, sondern auf die Logik des Aufbaus. Das folgende Grundmuster taucht sehr oft auf und ist auch bei modernen Anlagen die praktikabelste Denkweise.
| Bauteil | Aufgabe | Worauf ich achte |
|---|---|---|
| Wärmeerzeuger mit eigener Pumpe | Versorgt den Primärkreis mit Wärme | Förderhöhe und Volumenstrom müssen zur Anlage passen |
| Hydraulische Weiche | Entkoppelt Primär- und Sekundärkreis | Geringer Druckverlust, möglichst vertikale Montage |
| Heizkreispumpen | Versorgen einzelne Verbraucher oder Zonen | Jeder Kreis braucht die passende Regelung und keine Überförderung |
| Entlüftung und Schlammabscheidung | Schützt die Anlage vor Luft und Schmutz | Ideal ist eine Lösung, die beides in das Schema integriert |
| Fühler und Regelung | Erfassen Temperaturen und steuern die Leistung | Fühler müssen dort sitzen, wo die Weiche real aussagekräftig ist |
Die Weiche selbst ist konstruktiv schlicht, aber die Wirkung hängt am Zubehör. Eine gute Entlüftung oben, ein sauberer Schlammablauf unten und eine passende Dämmung machen im Alltag mehr aus, als viele beim Kauf erwarten. Genau deshalb lese ich ein Schema nie isoliert, sondern immer als Gesamtsystem.
Wann die Entkopplung sinnvoll ist und wann nicht
Ich halte eine hydraulische Weiche dann für sinnvoll, wenn mehrere Heizkreise mit unterschiedlichen Anforderungen an Volumenstrom oder Temperatur zusammenkommen. Das ist bei vielen Bestandsanlagen, bei gemischten Heizkreisen oder bei Anlagen mit wechselnder Last ganz normal. Die Weiche schafft dann einen Puffer im Sinn von hydraulischer Ruhe, nicht unbedingt im Sinn von zusätzlicher Wärmespeicherung.
Weniger überzeugend wird sie, wenn sie nur eine schlechte Planung kaschieren soll. Ein gut abgeglichener Einzelkreis, eine sauber modulierende Wärmequelle und eine passende Pumpenregelung kommen oft ohne zusätzliche Entkopplung aus. In solchen Fällen macht ein unnötiges Bauteil die Anlage eher träger und kann sogar Effizienz kosten.
| Lösung | Stärken | Schwächen | Typisch sinnvoll bei |
|---|---|---|---|
| Direktanbindung | Wenig Verluste, einfache Hydraulik | Kaum Reserven bei unterschiedlichen Volumenströmen | Einfachen Anlagen mit stabilem Heizkreis |
| Hydraulische Weiche | Saubere Entkopplung, ruhiger Betrieb | Zusätzlicher Aufwand und mögliche Mischverluste | Mehreren Heizkreisen und variablen Lasten |
| Pufferspeicher | Mehr Speichermasse und Taktentlastung | Mehr Stillstandsverluste und Trägheit | Wärmepumpen, Taktbegrenzung, Defrost-Betrieb |
Die wichtigste Frage ist daher nicht, ob eine Weiche modern klingt, sondern ob sie die konkrete Hydraulik wirklich entlastet. Genau an dieser Stelle lohnt sich der Vergleich mit der Dimensionierung, denn ein gutes Konzept kann an einer falschen Größe trotzdem scheitern.
Hydraulische Weiche, Pufferspeicher oder Direktanbindung
In der Praxis werden diese drei Lösungen oft in einen Topf geworfen, obwohl sie unterschiedliche Aufgaben erfüllen. Die hydraulische Weiche sorgt in erster Linie für Entkopplung. Ein Pufferspeicher speichert zusätzlich Energie. Die Direktanbindung verzichtet auf beides und setzt dafür auf eine sehr sauber geplante Anlage mit passender Regelung.
Ich würde die Weiche nicht als automatische Verbesserung verstehen. Wenn nur ein Heizkreis vorhanden ist und die Abnahme zur Wärmeerzeugung passt, ist eine Direktanbindung oft die elegantere Lösung. Wenn dagegen mehrere Kreise, gemischte Temperaturen oder wechselnde Pumpenkennlinien zusammenkommen, gewinnt die Entkopplung schnell an Wert.
Gerade bei Wärmepumpen ist die Grenze wichtig: Mehr Wasservolumen bedeutet nicht automatisch mehr Qualität. Zu viel Speicher oder unnötige Mischzonen können die Reaktionsgeschwindigkeit verschlechtern und die Effizienz drücken. Das Bauteil muss also zur Regelstrategie passen, nicht umgekehrt.
Ist die grundsätzliche Lösung klar, lohnt sich der Blick auf die Auslegung. Hier trennt sich saubere Planung von bloßer Gewohnheit.
So dimensioniere ich die Weiche in der Praxis
Für die Auslegung gilt für mich eine einfache Regel: Maßgeblich ist der größere Volumenstrom von Primär- oder Sekundärkreis. Herstellerdaten arbeiten bei kompakten Größen häufig mit Bereichen von etwa 2,5, 4, 6 oder 8,5 m³/h für kleine bis mittlere Bauformen. Das sind keine universellen Normwerte, aber gute Orientierungsgrößen für typische Wohngebäude.
Wichtiger als eine große Nennweite ist ein sehr geringer Druckverlust in der Weiche. Genau dort muss die hydraulische Trennung stattfinden. Wenn die Strömungsgeschwindigkeit zu hoch ist, nimmt die Entkopplung ab, und die Weiche arbeitet nur noch halb so gut wie geplant.
- Die Weiche vertikal montieren, damit sich warmes Wasser oben und kälteres Wasser unten sauber schichten kann.
- Nach dem größeren Volumenstrom auslegen, nicht nach einem Bauchgefühl oder nach der Kesselleistung allein.
- Die Dämmung nicht sparen, sonst entstehen unnötige Wärmeverluste und bei Kühlbetrieb auch Kondensatprobleme.
- Entlüftung und Schlammablauf mitdenken, damit Wartung und Betrieb im Alltag unkompliziert bleiben.
Bei größeren Anlagen wächst die Weiche schnell in Richtung DN 50, DN 65 oder mehr. Für Ein- und Zweifamilienhäuser ist aber oft nicht die Größe das eigentliche Thema, sondern die Frage, ob die Anlage überhaupt unterschiedliche Volumenströme wirklich sauber zusammenbringen muss. Ist das nicht der Fall, ist weniger Bauteil oft die bessere Lösung.
Diese Einbaufehler kosten sofort Effizienz
Die meisten Probleme entstehen nicht im Prospekt, sondern auf der Baustelle. Ich sehe immer wieder dieselben Fehler, und fast alle lassen sich vermeiden, wenn das Schema konsequent gelesen wird.
- Die Weiche wird als Reparatur für fehlenden hydraulischen Abgleich eingesetzt. Das funktioniert nicht. Ohne Abgleich bleibt die Verteilung unruhig.
- Primär- und Sekundärpumpe laufen deutlich gegeneinander. Dann mischt die Weiche permanent und genau das kostet Temperaturqualität.
- Fühler sitzen an der falschen Stelle. Dann regelt die Anlage auf einen Wert, der hydraulisch gar nicht aussagekräftig ist.
- Rückschlagventile und Schwerkraftbremsen fehlen oder sind falsch platziert. Das führt zu ungewollten Umläufen und Wärmeverlusten.
- Die Dämmung wird unterschätzt. Gerade in warmen Technikräumen gehen sonst unnötig viele Watt dauerhaft verloren.
Ein weiterer Klassiker ist die Verwechslung von Weiche und Pufferspeicher. Beides kann ähnlich aussehen, erfüllt aber einen anderen Zweck. Wer das nicht sauber trennt, plant schnell ein Bauteil ein, das zwar Volumen bringt, aber die eigentliche hydraulische Aufgabe nur ungenau erfüllt.
Was bei Wärmepumpen und Brennwertgeräten besonders zählt
Bei Brennwertgeräten ist mir vor allem eines wichtig: niedrige Rücklauftemperaturen. Wenn eine hydraulische Weiche zu stark mischt, steigt die Rücklauftemperatur und der Brennwerteffekt schrumpft. Das ist kein theoretischer Nachteil, sondern direkt im Verbrauch messbar.
Bei Wärmepumpen steht dagegen die Betriebsruhe im Vordergrund. Die Weiche kann helfen, Mindestvolumenstrom, Abtauvorgänge und unterschiedliche Heizkreise sauber zu bedienen. Gleichzeitig kann sie bei schlechter Auslegung die Jahresarbeitszahl verschlechtern, weil mehr Wasser bewegt, mehr gemischt und mehr gespeichert wird, als die Anlage eigentlich braucht.
Ich bewerte solche Systeme deshalb immer mit drei Fragen: Läuft die Wärmequelle im passenden Arbeitsbereich, sind die Heizkreise wirklich sauber abgeglichen und braucht die Hydraulik überhaupt eine Entkopplung? Wenn zwei dieser drei Antworten bereits stimmen, ist die Weiche oft ein Werkzeug zur Feinheit. Wenn keine davon stimmt, ist sie nur ein teures Pflaster.
Die drei Prüfungen vor der Abnahme
- Ich prüfe zuerst, ob Primär- und Sekundärkreis im Schema wirklich getrennt gedacht sind und ob die Pumpen zueinander passen.
- Dann kontrolliere ich, ob die Anlage ohne unnötige Durchmischung arbeitet und ob die Fühler den richtigen Temperaturpunkt erfassen.
- Zum Schluss schaue ich, ob die Weiche tatsächlich ein Problem löst oder nur einen Konstruktionsfehler verdeckt.
Wer diese drei Punkte sauber abarbeitet, vermeidet die meisten Fehlentscheidungen schon vor der Inbetriebnahme. Für mich ist genau das der praktische Wert einer hydraulischen Weiche: nicht mehr Komplexität, sondern die richtige Komplexität an der richtigen Stelle.
