Ein sauber geplantes Heizungsnetz entscheidet oft stärker über Effizienz und Komfort als der Wärmeerzeuger selbst. Ich zeige hier, wie die Tichelmann-Rohrführung funktioniert, wann sie in der Heizungstechnik sinnvoll ist und wo ihre Grenzen liegen. Dazu ordne ich die Praxis ein: Was bringt sie wirklich, worauf muss man bei Planung und Montage achten und wann ist eine klassische Zweirohrverteilung die bessere Wahl?
Worum es bei der Tichelmann-Rohrführung wirklich geht
- Grundidee: Vor- und Rücklauf werden so geführt, dass jeder Heizkörper ungefähr die gleiche Gesamtleitungslänge hat.
- Wirkung: Dadurch entstehen ähnliche Druckverluste und ein gleichmäßiger Volumenstrom.
- Vorteil: Der hydraulische Abgleich wird deutlich einfacher oder fällt im Idealfall weitgehend weg.
- Nachteil: Die Rohrwege werden meist länger und damit Montage und Material teurer.
- Praxis: Besonders interessant ist das Prinzip bei klar strukturierten Anlagen mit mehreren ähnlichen Verbrauchern.
- Wichtig: Die Rohrgeometrie ersetzt keine saubere Auslegung, wenn Heizlasten, Ventile oder Rohrdimensionen voneinander abweichen.
So funktioniert die Rohrführung nach Tichelmann
Das Prinzip ist eigentlich schlicht: Der entfernteste Verbraucher bekommt im Vorlauf den kürzesten Weg, dafür im Rücklauf den längsten. Beim nächstgelegenen Heizkörper ist es umgekehrt. Am Ende ist die Summe aus Vor- und Rücklauf bei allen Heizflächen ungefähr gleich. Genau dadurch gleichen sich Druckverluste und Widerstände weitgehend an.
Für die Praxis ist das relevant, weil Wasser in Heizungsanlagen immer den Weg des geringsten Widerstands sucht. Wenn einzelne Heizkörper oder Heizkreise deutlich leichter durchströmt werden als andere, verteilt sich die Wärme ungleichmäßig. Die Tichelmann-Rohrführung nimmt diesem Problem einen Teil der Schärfe, weil sie die hydraulischen Bedingungen bereits baulich ausgleicht.
Ich halte es für wichtig, das nicht zu romantisieren: Das System ist kein Automatismus für perfekte Verhältnisse. Es funktioniert dann gut, wenn die Anlage sauber geplant ist und die Verbraucher halbwegs vergleichbar sind. Genau deshalb ist die Frage nach dem Einsatzbereich der nächste entscheidende Punkt.
Wann sich das Prinzip in der Heizung wirklich lohnt
In Neubauten und bei übersichtlichen Anlagen mit mehreren ähnlichen Heizflächen kann die Tichelmann-Rohrführung sehr elegant sein. Besonders sinnvoll wird sie, wenn die Verteilung ohnehin strukturiert geplant wird und man lange Stränge mit möglichst gleichmäßiger Versorgung möchte. Dann profitieren nicht nur die Heizkörper, sondern oft auch die spätere Inbetriebnahme.
Weniger attraktiv ist das Konzept dort, wo die Rohrwege durch den Bestand vorgegeben sind. In Sanierungen ist der bauliche Aufwand oft höher als der Nutzen, vor allem wenn Schächte, Deckenhöhen oder Durchbrüche limitieren. Auch bei stark unterschiedlichen Heizlasten, gemischten Heizsystemen oder häufigen Umbauten verliert das Prinzip an Charme.
Praktisch heißt das: Je homogener die Anlage und je klarer die Verteilung, desto eher spielt die Tichelmann-Technik ihre Stärke aus. Je komplizierter die Gebäudegeometrie, desto eher braucht man flexible Reglung und einen klassischen hydraulischen Abgleich. Genau daran zeigt sich auch der Unterschied zur direkten Rücklaufanlage.

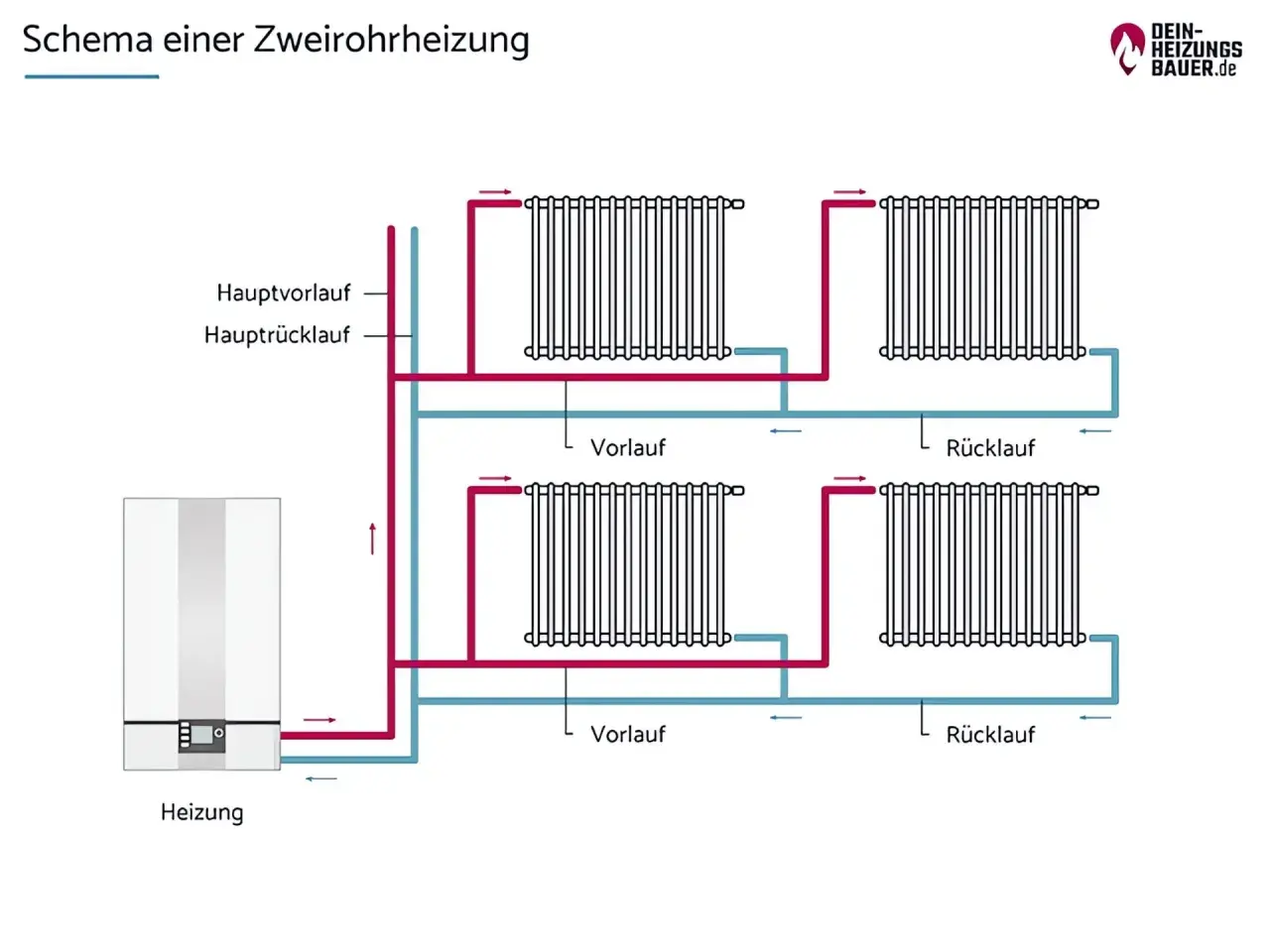

Vorteile und Grenzen im Vergleich zur direkten Rücklaufanlage
Am verständlichsten wird das Prinzip im Vergleich. Die direkte Rücklaufanlage ist meist einfacher zu verlegen, verlangt aber in der Regel mehr Aufmerksamkeit beim Abgleich. Die Tichelmann-Rohrführung dreht diese Logik um: mehr Planung und oft mehr Rohr, dafür bessere Voraussetzungen für eine gleichmäßige Verteilung.
| Kriterium | Direkter Rücklauf | Tichelmann-Rohrführung |
|---|---|---|
| Rohrführung | Kürzere und oft einfachere Wege | Längere, spiegelbildliche Wege |
| Hydraulik | Druckverluste sind je Strang oft unterschiedlich | Druckverluste gleichen sich eher an |
| Abgleich | Meist stärker erforderlich | Oft deutlich vereinfacht |
| Montageaufwand | Meist geringer | Oft höher |
| Materialbedarf | Oft sparsamer | Meist höher |
| Flexibilität bei Erweiterungen | Oft besser nachträglich anpassbar | Eher eingeschränkt |
Die Stärke liegt also nicht darin, dass man sich um alles nicht mehr kümmern muss. Die Stärke liegt darin, dass die Anlage von Anfang an näher an einem ausgewogenen Zustand liegt. Das spart bei richtig dimensionierten Systemen Arbeit, kann aber durch längere Leitungen und komplexere Verlegung auch teuer werden. Deshalb kommt es auf die Planung an, nicht auf den Namen der Rohrführung.
Worauf die Planung und Montage ankommt
Die häufigste Fehlannahme ist, dass bloß gleiche geometrische Rohrlängen schon reichen. In der Praxis zählen auch Rohrdurchmesser, Bögen, Formstücke, Armaturen und jeder zusätzliche Widerstand. Eine Anlage kann optisch symmetrisch aussehen und hydraulisch trotzdem unausgewogen sein.
Hydraulische Länge ist wichtiger als die sichtbare Strecke
Ich plane gedanklich immer mit der gesamten hydraulischen Belastung eines Strangs. Das heißt: Nicht nur Meter zählen, sondern auch die Summe aller Einbauten. Wenn ein Strang mehr Bögen, Ventile oder Übergänge hat als der andere, verschiebt sich der Druckverlust. Genau an diesem Punkt kippt ein scheinbar sauberes Tichelmann-Konzept schnell in eine Anlage, die doch wieder nachreguliert werden muss.
Volumenstrom und Pumpendruck nicht blind erhöhen
Ein weiterer Klassiker ist eine zu kräftig eingestellte Pumpe. Mehr Druck löst kein Planungsproblem, sondern macht unruhige Strömungen, Geräusche und unnötigen Stromverbrauch wahrscheinlicher. Das Ziel ist nicht maximaler Durchsatz, sondern ein passender Volumenstrom an jeder Heizfläche.
Lesen Sie auch: Eisspeicherheizung - diese Schwächen sollten Sie kennen
Erweiterbarkeit früh mitdenken
Wenn später noch ein Flügel, ein Geschoss oder ein zusätzlicher Heizkreis dazukommen soll, wird die starre Tichelmann-Struktur schnell zur Hürde. Das ist kein K.-o.-Kriterium, aber ein echtes Kriterium für die Entscheidung. Wer heute auf Wachstum setzt, braucht Reserven in der Verteilung oder akzeptiert von Anfang an mehr Regeltechnik.
Gerade diese Details entscheiden darüber, ob das System im Alltag ruhig läuft oder nur auf dem Papier elegant aussieht. Von dort ist der Schritt zu den typischen Einsatzfällen nicht mehr weit.
Typische Einsatzfälle von Heizkörpern bis Solarthermie
Das Tichelmann-Prinzip taucht nicht nur bei Heizkörpern auf. Es wird immer dann interessant, wenn mehrere ähnliche Verbraucher möglichst gleichmäßig versorgt werden sollen. In der Gebäudetechnik begegnet man ihm deshalb auch bei Flächenheizungen, Solarthermie oder Kühlkreisen.
| Anwendung | Warum es gut passt | Worauf man achten sollte |
|---|---|---|
| Mehrere Heizkörper in einer Etage | Gleiche Verteilung verbessert die Gleichmäßigkeit der Wärmeabgabe | Unterschiedliche Heizlasten sauber einplanen |
| Fußbodenheizung mit gleich langen Kreisen | Parallele Kreise profitieren von ähnlichen Druckverhältnissen | Raumlasten, Kreisanzahl und Rohrlängen exakt abstimmen |
| Solarthermie-Kollektorfelder | Gleiche Durchströmung der Kollektoren unterstützt einen stabilen Betrieb | Temperatur- und Verschaltungsbedingungen beachten |
| Kühlanlagen | Auch hier hilft ein gleichmäßiger Volumenstrom | Regelung und Taupunktproblematik mitdenken |
In der Fußbodenheizung wird das Prinzip besonders oft missverstanden. Gleich lange Kreise sind hilfreich, aber sie ersetzen nicht die richtige Auslegung der Heizlast pro Raum. Ein Bad braucht meist mehr Leistung als ein Flur, also auch eine andere Planung. Das gleiche gilt für Solarthermie: Gute Durchströmung allein reicht nicht, wenn die Anlage thermisch falsch dimensioniert ist.
Welche Entscheidung ich in Neubau und Sanierung treffen würde
Wenn ich eine Anlage im Neubau beurteile, würde ich die Tichelmann-Rohrführung vor allem dann ernsthaft prüfen, wenn mehrere ähnliche Heizflächen, klare Wege und ausreichend Platz für saubere Rohrführung vorhanden sind. In solchen Projekten kann das System sehr ruhig, robust und angenehm wartungsarm laufen. Der Vorteil zeigt sich besonders dann, wenn der hydraulische Abgleich dadurch stark vereinfacht wird.
In einer Sanierung wäre ich deutlich vorsichtiger. Dort gewinnt oft die Lösung, die sich sauber in den Bestand einfügt, statt die theoretisch eleganteste Variante. Wenn Rohrwege knapp sind, Mischzonen entstehen oder die spätere Erweiterung offenbleibt, ist eine klassische Zweirohrverteilung mit sauberem Abgleich häufig die vernünftigere Wahl.
Mein pragmatischer Rat lautet daher: Nicht die Idee entscheidet, sondern die Anlage. Wer identische Verbraucher, lange Verteilwege und genug Planungsfreiheit hat, kann mit dem Tichelmann-Prinzip sehr sauber arbeiten. Wer dagegen mit Bestand, Kompromissen und wechselnden Lasten zu tun hat, braucht eher Flexibilität als Symmetrie. Am Ende gewinnt die Lösung, die hydraulisch stimmig, wirtschaftlich vernünftig und für die konkrete Gebäudegeometrie wirklich passend ist.
