Eine hydraulische Weiche sorgt dafür, dass Wärmeerzeuger und Heizkreise nicht gegeneinander arbeiten. Genau das macht sie in Anlagen mit mehreren Heizkreisen, unterschiedlichen Pumpen oder variierenden Volumenströmen so wichtig, weil dann weder Kessel noch Wärmepumpe gegen eine unruhige Hydraulik ankämpfen müssen. Ich zeige hier, wie das Bauteil funktioniert, wann es wirklich sinnvoll ist und worauf ich bei Auslegung und Einbau achte.
Das Wichtigste auf einen Blick
- Eine hydraulische Weiche entkoppelt Wärmeerzeuger und Heizkreise, damit beide Seiten unabhängig laufen können.
- Besonders nützlich ist sie bei unterschiedlichen Volumenströmen, mehreren Heizkreisen oder komplexen Anlagen mit Mischer- und Pumpentechnik.
- Sie ersetzt keinen hydraulischen Abgleich, sondern ergänzt ihn nur.
- Für die Auslegung zählt der größere Volumenstrom, und in der Weiche selbst sollte die Strömung möglichst unter 0,2 m/s bleiben.
- Ein Pufferspeicher kann ähnliche Aufgaben übernehmen, ist aber nicht dasselbe wie eine reine Trennweiche.
- Zu klein dimensioniert oder falsch eingebunden verliert die Lösung schnell ihren Vorteil.
Wie die hydraulische Weiche den Heizkreis entkoppelt

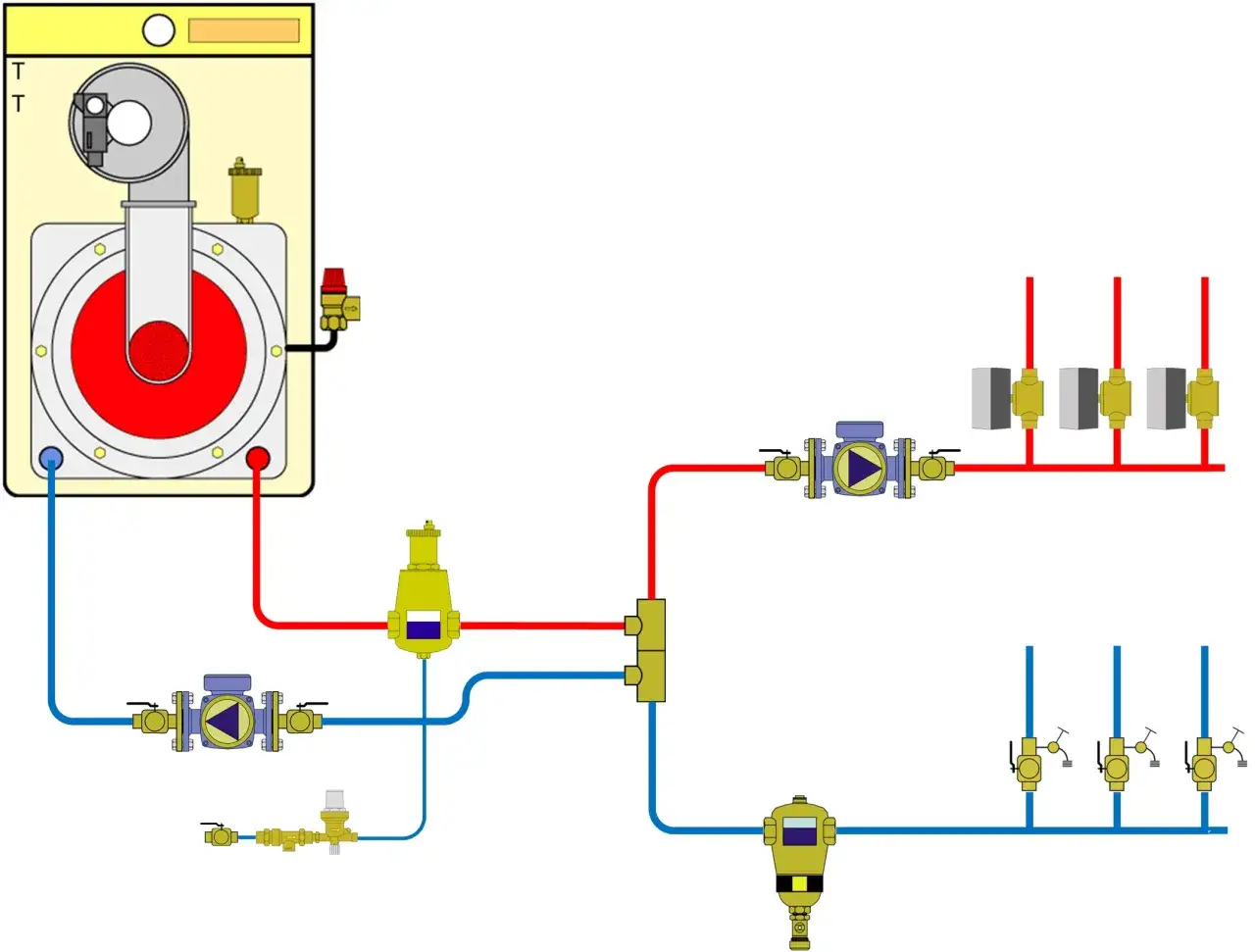

Im Kern ist die Weiche ein hydraulischer Entkoppler: Auf der einen Seite arbeitet der Wärmeerzeuger mit seiner eigenen Pumpe, auf der anderen Seite laufen ein oder mehrere Heizkreise mit ihrem jeweiligen Bedarf. Beide Seiten sind dadurch nicht mehr direkt vom selben Druck- und Volumenstromverlauf abhängig. Genau deshalb spricht man oft vom hydraulischen Nullpunkt der Anlage.
Primärseite ist dabei der Kreis des Wärmeerzeugers, Sekundärseite der Kreis der Verbraucher. Diese Trennung ist technisch unspektakulär, im Betrieb aber sehr wirksam, weil sie Störungen zwischen den Pumpen deutlich reduziert.
Wenn die Volumenströme auf Primär- und Sekundärseite gleich sind, läuft die Anlage neutral. Sobald eine Seite mehr oder weniger fördert, kommt es zu einer Mischwirkung in der Weiche. Die Weiche gleicht also keine schlechte Regelung aus, sondern verhindert, dass sich Pumpen und Kreise gegenseitig stören.
| Betriebszustand | Was in der Weiche passiert | Auswirkung auf die Anlage |
|---|---|---|
| Primär- und Sekundärvolumenstrom sind gleich | Kaum Mischung, beide Seiten sind weitgehend getrennt | Stabile Temperaturen und saubere Entkopplung |
| Primärseite fördert mehr | Ein Teil des Vorlaufs läuft direkt in den Rücklauf zurück | Der überschüssige Strom erreicht die Verbraucher nicht |
| Sekundärseite fördert mehr | Rücklaufwasser wird dem Vorlauf beigemischt | Die Vorlauftemperatur sinkt auf der Verbraucherseite |
In der Praxis ist genau diese Entkopplung der Grund, warum ich die Weiche nicht als Luxusbauteil sehe, sondern als gezielte Antwort auf eine konkrete Hydraulikfrage. Die nächste Frage ist deshalb nicht nur, wie sie funktioniert, sondern wann sie wirklich gebraucht wird.
Wann sie sinnvoll ist und wann ich eher darauf verzichte
Ich setze eine hydraulische Weiche vor allem dann ein, wenn die Anlage mehrere Regel- und Pumpenkreise sauber auseinanderhalten muss. Typisch sind Mischerkreise, also Heizkreise mit eigenem Mischventil für niedrigere Vorlauftemperaturen, zusätzliche Heizkörperkreise, hybride Anlagen oder Wärmeerzeuger mit Mindestvolumenstrom, der im Teillastbetrieb sonst nicht sicher erreicht wird.
| Szenario | Einordnung | Warum |
|---|---|---|
| Mehrere Heizkreise mit eigenen Pumpen | Oft sinnvoll | Die Volumenströme unterscheiden sich und beeinflussen sich sonst direkt |
| Wärmepumpe mit eng geforderter Hydraulik | Häufig sinnvoll, aber genau prüfen | Der Mindestvolumenstrom und das Regelkonzept müssen zusammenpassen |
| Einfache Anlage mit einem stabilen Heizkreis | Oft entbehrlich | Eine direkte Anbindung ist meist effizienter und einfacher |
| Gut abgeglichene Brennwertanlage ohne komplexe Kreise | Oft nicht nötig | Ein zusätzliches Trennbauteil bringt dann eher Verluste als Nutzen |
Eine hydraulische Weiche ist kein Reparaturmittel für eine schlecht geplante Anlage. Wenn die Hydraulik auch direkt sauber funktioniert, würde ich die zusätzliche Komponente nicht aus Gewohnheit einbauen. Genau an diesem Punkt lohnt sich der Vergleich mit anderen Lösungswegen.
Worauf ich bei Auslegung und Einbau achte
Die Auslegung beginnt immer mit dem größeren der beiden Volumenströme, also dem höheren Wert aus Primär- und Sekundärseite. Als Planungsgröße wird für die Weiche selbst häufig eine Strömungsgeschwindigkeit von unter 0,2 m/s genannt, damit es im Inneren nicht zu unnötigen Turbulenzen kommt. Für die Anschlussstutzen gelten je nach Dimensionierung oft etwa 0,7 bis 1,2 m/s als sinnvoller Bereich.
Das klingt technisch, ist aber im Alltag sehr konkret: Ist die Weiche zu klein, leidet die Trennung. Ist sie zu groß, funktioniert sie zwar meist trotzdem, kostet aber unnötig Platz und Material. Ich achte deshalb auf drei Dinge: kurze Leitungswege, passende Dimensionierung und einen Einbau, der zur Regelung passt.
- Vorlauf oben und Rücklauf unten anschließen, damit die Strömungsführung zur Temperaturverteilung passt.
- Wenn ein Temperaturfühler eingesetzt wird, sitzt er in vielen Fällen auf der Sekundärseite im Vorlauf, also dort, wo die Heizkreise tatsächlich versorgt werden.
- Die Weiche sauber dämmen, sonst gehen unnötig Wärmeverluste über das Gehäuse verloren.
- Entlüftung und Schmutzraum mitdenken, weil ruhige Strömung nur dann dauerhaft hilft, wenn auch Luft und Partikel nicht im System kreisen.
- Bei Sonderformen mit mehreren Wärmeerzeugern oder integriertem Verteiler die Herstellerhydraulik genau einhalten.
Gerade an dieser Stelle zeigt sich, dass das Bauteil allein noch keine gute Anlage macht. Ob eine Weiche überhaupt die beste Lösung ist, hängt nämlich stark davon ab, ob ein Pufferspeicher oder eine direkte Anbindung nicht besser passen würden.
Hydraulische Weiche, Pufferspeicher oder direkte Anbindung

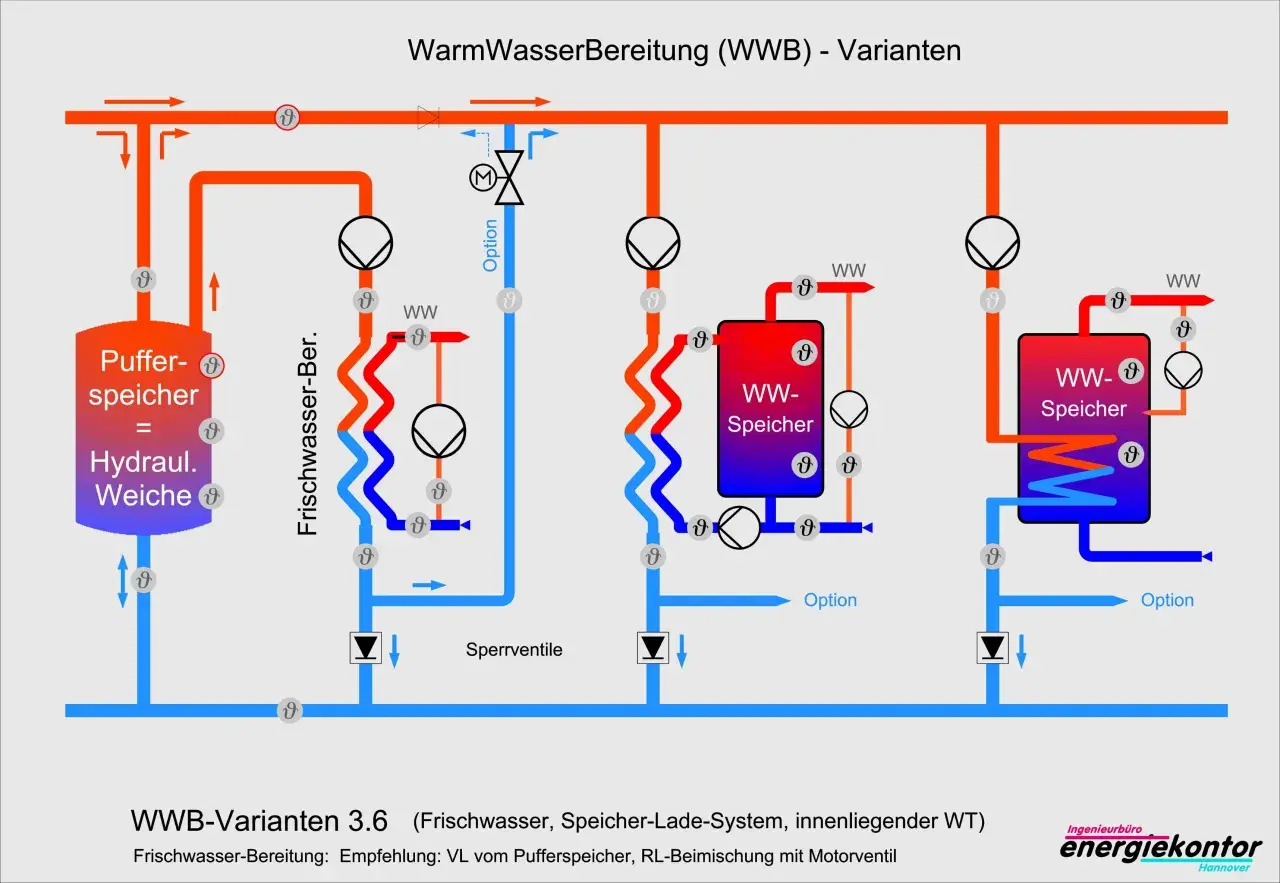

In der Praxis wird die Weiche oft mit einem Pufferspeicher verwechselt. Beides kann hydraulisch entkoppeln, aber der Zweck ist nicht derselbe. Ein Pufferspeicher speichert zusätzlich Energie, eine reine Weiche vor allem Volumenstrom und Druckverhältnisse.
| Lösung | Stärken | Schwächen | Passt gut, wenn |
|---|---|---|---|
| Hydraulische Weiche | Saubere Entkopplung, kompakt, technisch klar | Keine nennenswerte Energiespeicherung, zusätzliche Mischverluste möglich | Mehrere Kreise mit unterschiedlichen Volumenströmen getrennt werden sollen |
| Pufferspeicher | Entkopplung plus Speicherwirkung, kann Takten reduzieren | Mehr Platzbedarf, höhere Stillstandsverluste, regelungstechnisch sensibler | Wärmeerzeuger und Lastprofil zusätzliche Speichermasse brauchen |
| Direkte Anbindung | Weniger Bauteile, oft die höchste Effizienz bei stabiler Hydraulik | Voraussetzung ist ein sehr sauber abgestimmtes System | Ein einzelner Heizkreis mit stabilem Volumenstrom vorliegt |
Ich würde den direkten Weg immer zuerst prüfen. Erst wenn die Anlage dadurch nicht stabil genug wird oder mehrere Kreise sich gegenseitig in die Quere kommen, bekommt die Weiche ihren Platz. Bei Wärmepumpen gilt das besonders, weil hier ein zu großer Puffer oder unnötige Mischstrecke die Effizienz nicht verbessert, sondern verschlechtern kann. Damit landet man schnell bei den typischen Fehlern, die ich in Projekten am häufigsten sehe.
Typische Fehler, die die Wirkung der Weiche ausbremsen
Die häufigsten Probleme entstehen nicht am Bauteil selbst, sondern an seiner Einbindung. Ich sehe immer wieder Anlagen, in denen die Weiche eingebaut ist, aber die restliche Hydraulik so unruhig bleibt, dass der gewünschte Effekt kaum spürbar ist.
- Kein hydraulischer Abgleich trotz Weiche - Dann werden einzelne Heizkörper oder Kreise weiterhin zu stark oder zu schwach versorgt.
- Zu kleine Dimensionierung - Hohe Strömungsgeschwindigkeiten erzeugen Turbulenzen, und genau die zerstören die Trennwirkung.
- Falsche Fühlerposition - Wird die Regelung an der falschen Stelle abgegriffen, regelt die Anlage auf den falschen Wert.
- Zu hohe Pumpenleistung - Wenn die Pumpen gegeneinander arbeiten, steigt der Stromverbrauch und die Anlage wird lauter.
- Weiche statt Lösungskonzept - Wer nur ein Bauteil einsetzt, aber die Ursache des Problems nicht behebt, bekommt das alte Verhalten oft in neuer Form zurück.
Wenn eine Anlage nach dem Einbau trotzdem taktet, rauscht oder ungleichmäßig warm wird, prüfe ich deshalb zuerst Volumenströme, Regelstrategie und Pumpeneinstellung. Aus dieser Diagnose ergibt sich fast immer die nächste Entscheidung: halten, anpassen oder anders aufbauen.
Die drei Prüfungen, die ich vor der Entscheidung immer mache
Bevor ich eine hydraulische Weiche freigebe, kläre ich für mich drei einfache Fragen. Erstens: Gibt es wirklich unterschiedliche Volumenströme oder mehrere Kreise, die sich gegenseitig stören? Zweitens: Braucht der Wärmeerzeuger eine hydraulische Beruhigung, oder wäre eine direkte Anbindung sauberer? Drittens: Soll das Bauteil nur entkoppeln oder gleichzeitig als kleiner Puffer mitarbeiten?
- Wenn die Antwort auf Frage eins klar „ja“ ist, spricht viel für eine Weiche.
- Wenn die Anlage mit einem einfachen, stabilen Kreis auskommt, ist weniger Technik oft die bessere Lösung.
- Wenn die Wärmeerzeugung stark vom Lastprofil schwankt, kann ein Puffer sinnvoller sein als eine reine Trennweiche.
Genau darin liegt für mich der praktische Wert: Nicht das Bauteil ist die Lösung, sondern die richtige Zuordnung zur Anlage. Wer die Funktion der hydraulischen Weiche in diesem Sinn versteht, plant leiser, stabiler und meist auch effizienter.
